Hawk Web 2.0 SPECIFICATIONS TECHNIQUES DU SYSTEME
 |
|
 |
| |

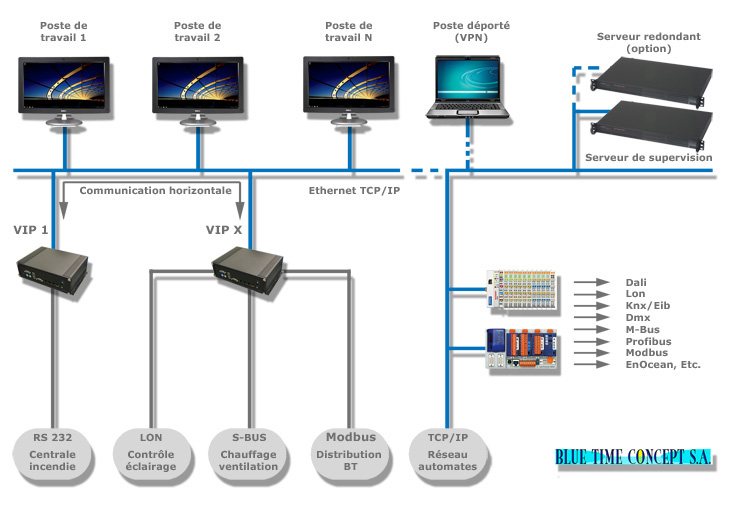

I Architecture
Hawk Web 2.0 a été développé sur la base d'une architecture Client Ultraléger / Serveur multiutilisateur.
Le ou les Serveurs Linux ainsi que les VIPs sont responsables de l'échange de données avec le terrain selon le protocole de chaque sous-système,
du stockage, du traitement et de la mise en forme des données.
Les postes opérateurs constitués de PC Windows, de Mac ou de PC Linux sont Clients et ne réalisent que l'interface homme machine (IHM)
au moyen d'un simple navigateur Internet récent (IE ou Firefox). Architecture
II Interface opérateur
- Interface graphique conviviale d'utilisation simple et intuitive
- Fenêtres multiples actives simultanément
- Accès hiérarchisé du système par mots de passe
- Profils utilisateur configurables par menus permettant de définir avec précision un accès sélectif par technique et par niveau
- Animation graphique sophistiquée permettant la création de puissants schémas dynamiques animés en temps réel
- Indication pour chaque E/S de l'état de la communication avec la supervision
- Fenêtre auxiliaire d'événements au fil de l'eau en bas d'écran visible en permanence. Peut être effacée de manière à indiquer d'un coup d'oeil l'apparition de nouveaux événements
- Fenêtre de caractéristiques détaillées de chaque point d'E/S et diagramme de tendance temps réel des 15 dernières minutes par simple clic de sa représentation sur le schéma dynamique
- Langage de l'opérateur configurable
- Présentation et type d'accès des postes opérateurs configurables par menus.
III Gestion distribuée des alarmes
- Catégorisation des alarmes par lieu géographique, technique, type et priorité
- Visualisation automatique ou par clic du schéma dynamique représentant l'alarme
- Fichiers d'aide à l'opérateur pour chaque alarme
- Quittances alarme par alarme et indication de l'opérateur ayant quittancé l'alarme
- Masquage d'alarmes en ligne
- Transmission d'alarmes par pager, SMS, etc.
- Traitement des alarmes complexes par programmation en langage C
- Gestion sophistiquée du calendrier et des plages horaires
IV Enregistrement des données
- Enregistrement sur disque de toutes les valeurs d'E/S
- Graphiques d'analyse de tendance en temps réel ou de données enregistrées avec sélection de plage temporelle, curseur, déplacement temporel et zoom
- Les échantillons représentés sur les graphiques peuvent être exportés dans un fichier compatible Microsoft Excel
- Génération automatique de fichiers de comptage (énergie, temps de fonctionnement, etc.)
- Outil de recherche historique d'événements selon des clés combinées multiples.
V Système distribué
- Chaque Client (poste opérateur) fonctionne de manière totalement indépendante des autres
- Réseau informatique de standard TCP/IP
- Logiciel de redondance intégré des serveurs
- Base de données paramètres et points de type MySQL. Retour
|
|
|
 |
|
 |
|
 |
|
|
